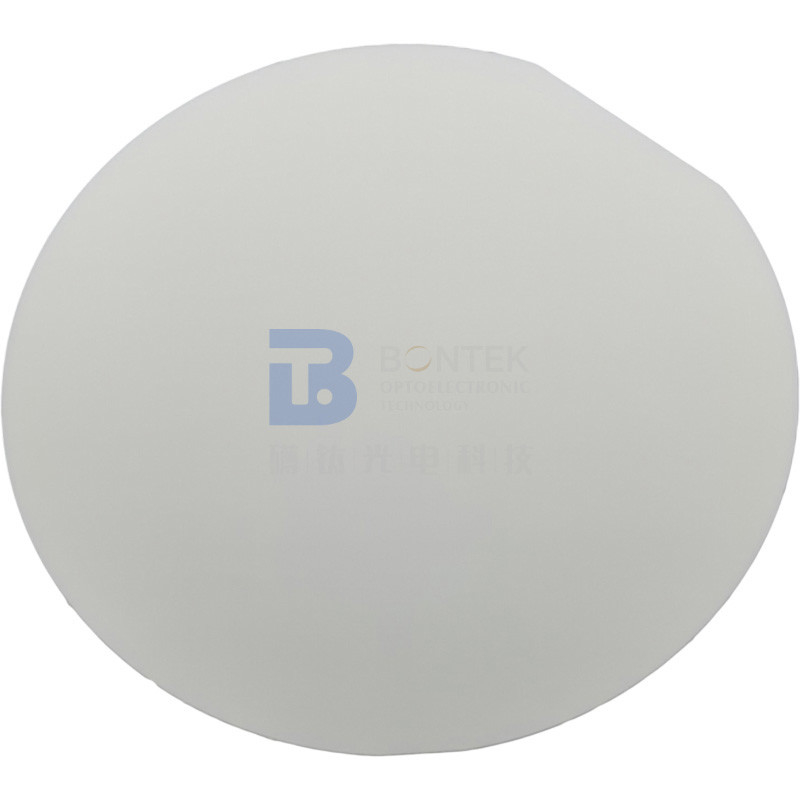

Φ100mm 0.5mm ویفر تک کریستال کوارتز X-cut Y-cut برای سنسور فشار
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | BonTek |
گواهی: | ISO:9001 |
شماره مدل: | کوارتز تک کریستال |
پرداخت:
مقدار حداقل تعداد سفارش: | 5 عدد |
---|---|
قیمت: | Negotiable |

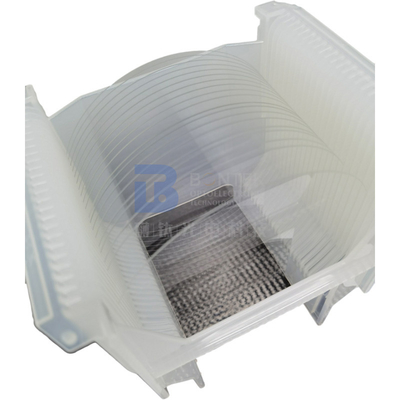

جزئیات بسته بندی: | کاست / شیشه، در یک کارتن با فوم پلی اتیلن قرار دهید. |
زمان تحویل: | 1-4 هفته |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 100000 عدد در ماه |
اطلاعات تکمیلی |
|||
مواد: | کوارتز تک کریستال | اندازه: | دیا 3، 4 اینچ یا اسکوارد |
---|---|---|---|
گرایش: | X-cut، Y-cut | ضخامت: | 0.525 میلی متر |
سطح: | دور دو طرفه | استفاده کنید: | سنسور فشار |
Ra: | 0.2um~0.7um | بذر: | با دانه |
برجسته: | ویفر کوارتز تک کریستال 0.5 میلی متری,ویفر تک کریستال برش Y,ویفر کوارتز تک کریستال X-cu |
توضیحات محصول
Φ100mm 0.5mm ضخامت ویفر کوارتز تک کریستال X-cut Y-cut برای سنسور فشار
کوارتز هست یک شکل کریستالی دی اکسید سیلیکون(SiO2).این ماده سخت، شکننده و شفاف با چگالی 2649 کیلوگرم بر متر مکعب و نقطه ذوب 1750 درجه سانتیگراد است. کوارتز در اسیدهای معمولی نامحلول است، اما در اسید هیدروفلوئوریک و در قلیاهای داغ محلول است.هنگامی که کوارتز تا 573 درجه سانتیگراد گرم می شود، شکل کریستالی آن تغییر می کند.شکل پایدار بالای این دمای انتقال به عنوان کوارتز بالا یابتا کوارتز، در حالی که فرم پایدار زیر 573 درجه سانتیگراد به عنوان کوارتز کم یا آلفا کوارتز.برای کاربردهای تشدید کننده، فقط آلفا کوارتز مورد توجه است و مگر اینکه خلاف آن ذکر شده باشد، اصطلاح کوارتز در دنباله همیشه به آلفا کوارتز اشاره دارد.کوارتز یک ماده طبیعی فراوان است، اما برای جدا کردن کیفیت خوب از کوارتز طبیعی بی کیفیت، به کار قابل توجهی نیاز است.اگرچه سیلیکون (عمدتا به شکل دی اکسید و به طور کلی به صورت بلورهای کوارتز کوچک) تقریباً یک سوم پوسته زمین را تشکیل می دهد، کوارتز طبیعی با اندازه و کیفیت مناسب برای استفاده در دستگاه هایی که از خواص پیزوالکتریک آن استفاده می کنند، عمدتاً در برزیل یافت شده است.
خصوصیات مواد معمولی | |
خلوص |
درجه نوری: 99.99٪ |
ساختار کریستالی و پارامترهای شبکه |
شش ضلعی a = 4.914 Å c = 5.405 Å |
روش رشد |
روش هیدروترمال |
سختی |
7.0 مه |
تراکم |
2.684 گرم در سانتی متر3 |
نقطه ذوب |
1750 درجه سانتیگراد (نقطه انتقال فاز: 573.1 درجه سانتیگراد) |
گرمای خاص |
0.18 کالری در گرم |
ثابت ترموالکتریک |
1200 mV / ° C @ 300 ° C |
رسانایی گرمایی |
0.0033 cal/cm/°C |
ضریب انبساط حرارتی، (CTE) (x10^-6/K) |
عمود بر محور Z: 13.71 موازی با محور Z: 7.48 |
ضریب شکست |
1.544 |
مقدار Q سرعت آکوستیک، ثابت فرکانس SAW، کوپلینگ پیزوالکتریک BAW، |
1.8 x 10^6;2.4 x 10^6، 3.0 x 10^6 3160 ( m/s ) 1661 ( kHz/mm ) K2 (%) BAW: 0.65 SAW: 0.14 |
نقص |
IEC درجه II |
قطر |
25.4 میلی متر، 50.8 میلی متر، 76.2 میلی متر، 100.0 میلی متر |
تحمل |
± 0.2 میلی متر |
ضخامت |
325um، 500um، 525um، 675um |
تحمل |
± 25 میلی متر |
گرایش |
X0°، Y0°، 35.15°Y، 42.75°Y، 52°Y، Z+2° |
تحمل |
±7'، ±15'،±30' |
تی تی وی |
≤10 میلی متر |
LTV |
≤2.0um در منطقه 5×5 میلی متر |
PLTV |
≥95٪ (3 میلی متر از لبه حذف نمی شود) |
تعظیم |
-25um ≤Bow≤ +25um |
پیچ و تاب |
<30 ماه |
سمت بالا |
Ra<1nm |
سمت عقب |
GC#1000 lapped، 0.2um≤Ra≤0.7um |
بذر |
با دانه، بدون دانه |
سوالات متداول:
- س: محصولاتی که بیشتر روی آنها کار می کنید چیست؟
آ: ما به خودمان به عنوان متخصص ویفر پیزو نگاه می کنیم.ما اولین کسی هستیم که حدود 30 سال پیش با کوارتز تک کریستال در چین کار می کنیم.سپس به تدریج در زمینه LiNbO3، LiTaO3، شیشه کوارتز، LGS، CTGS و غیره قدم می گذاریم. به خصوص، اگر به دنبال تامین کننده کوارتز پیزو هستید، ما انتخاب نهایی هستیم!ما هر ساله میلیونها قطعه کوارتز را برون سپاری میکنیم زیرا بر برشهای AT، SC و IT با دقت زاویهای برتر تسلط داریم.
- س: آیا می توانید سفارشی سازی محصول را بپذیرید؟
آ: بله حتما.ما می توانیم بنا به درخواست شما بسازیم.علاوه بر این، ما آنقدر با ویفرهای پیزو باتجربه هستیم که اگر 100% از انتخاب خود مطمئن نیستید، می توانیم پیشنهادات مربوطه را به شما ارائه دهیم.علاوه بر این، ما چند ویفر استاندارد در انبار داریم، لطفاً با ما مشورت کنید.
- س: آیا می توانید کالا را از طریق نماینده پیک ما تحویل دهید؟
آ: بله، ما به شما پیشنهاد می کنیم با نماینده پیکی که بیشتر با آن آشنا هستید (DHL، FedEX، UPS و غیره) بروید.ما می توانیم از طریق حساب شما ارسال کنیم.و البته، ما محصولات را با خیال راحت در اندازه قابل قبول بسته بندی می کنیم تا به شما در صرفه جویی در هزینه حمل و نقل کمک کنیم.اگر به ما نیاز دارید که حمل و نقل را انجام دهیم، مشکلی هم نیست.با شرکت های پیک بین المللی هم تخفیف خوبی داریم.
- س: چگونه می توانید تضمین کنید که ما آنچه را که می خواهیم با خیال راحت به دست می آوریم؟
آ: محصولات ویفر شکننده و گاهی گران هستند.آخرین چیزی که به عنوان سازنده می خواهیم ببینیم این است که محصولاتی که تولید می کنیم در طی پیک آسیب دیده اند.در نتیجه ویفرها را به اندازه کافی بسته بندی کرده و در کارتن مناسب پر از اسفنج بافر قرار می دهیم.با این حال، گاهی اوقات تصادفات اجتناب ناپذیر هستند.بنابراین، لطفا دنبال کنید"بررسی پذیرش"مراحل نشان داده شده در نقشه های زیراگر ناخواسته اتفاق افتاده باشد، اگر مراحل بررسی را دنبال کنید، یا دوباره پر می کنیم یا بازپرداخت می کنیم.
- س: آیا می توانیم از کارخانه شما بازدید کنیم؟
آ: مطمئن.بازرسی کارخانه برای خرید مقادیر زیاد و همکاری طولانی مدت مهم است.بحث چهره به چهره چیزی است که ما بیشتر به آن اطمینان داریم.در طول سال های گذشته، نام های بزرگ در سراسر جهان شاهد پیشرفت ما در ساخت کارخانه بوده اند.این روزها به دلیل همهگیری کووید-19، تجربه ویدئو کنفرانس با خریداران جهانی را نیز داشتیم.
چک پذیرش
- محصول شکننده است.ما آن را به اندازه کافی بسته بندی کرده ایم و برچسب شکننده بودن آن را زده ایم.ما از طریق شرکت های سریع داخلی و بین المللی عالی تحویل می دهیم تا کیفیت حمل و نقل را تضمین کنیم.
- پس از دریافت کالا، لطفا با احتیاط رفتار کنید و بررسی کنید که آیا کارتن بیرونی در شرایط خوبی است یا خیر.کارتن بیرونی را با دقت باز کنید و بررسی کنید که آیا جعبه های بسته بندی در یک راستا هستند.قبل از اینکه آنها را بیرون بیاورید عکس بگیرید.
را
- لطفاً بسته جاروبرقی را در اتاقی تمیز باز کنید که محصولات قرار است اعمال شوند.
- اگر محصولات در حین پیک آسیب دیده یافت می شوند، لطفاً بلافاصله یک عکس یا فیلم ضبط کنید.محصولات آسیب دیده را از جعبه بسته بندی خارج نکنید!بلافاصله با ما تماس بگیرید و مشکل را به خوبی حل خواهیم کرد.
