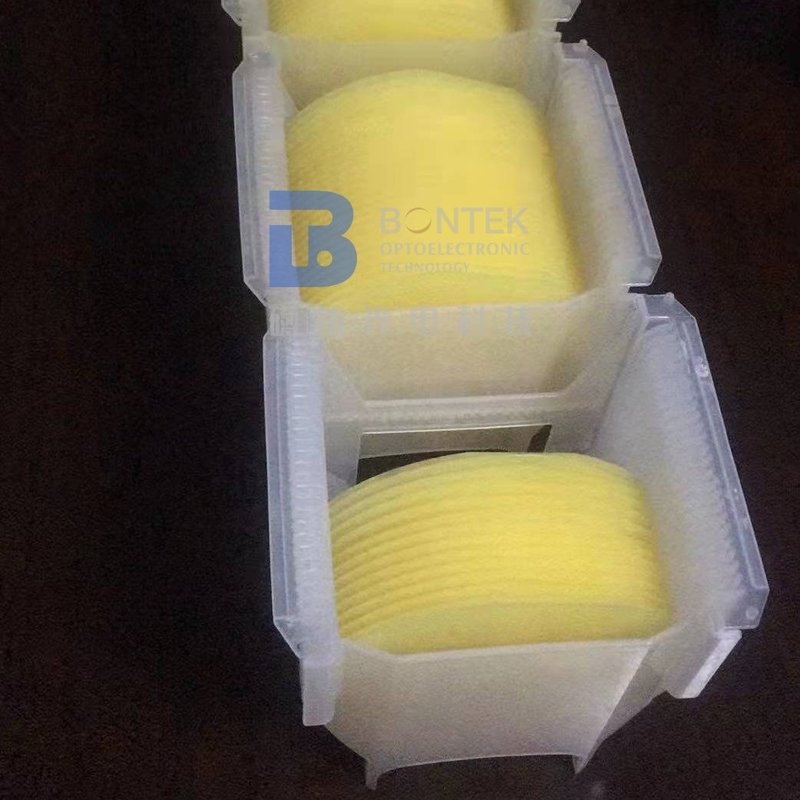

ویفرهای لانگازیت پیزوالکتریک برای فیلترهایی که هم در امواج حجیم و هم در امواج سطحی کار می کنند
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | BonTek |
| گواهی: | ISO:9001, ISO:14001 |
| شماره مدل: | ویفر لانگازیت |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی کاست/ شیشه، با خلاء مهر و موم شده |
| زمان تحویل: | 1-4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 5000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| مواد: | ویفر لانگازیت | ضریب کوپلینگ الکترومکانیکی: | 15.8 |
|---|---|---|---|
| فاصله فرکانس Δf، %: | 0.90 | برش، A1: | 138.5 ± 0.1 درجه |
| برش، A2: | 0.1 ± 26.7 درجه | قطر: | 100 میلی متر ± 0.25 میلی متر |
| ضخامت: | 0.5mm ±0.03mm | SAW Velocity Vef: | (0º,140º,25º) 2756 m/s |
| برجسته کردن: | ویفر پیزو لانگازیت,ویفر پیزوالکتریک SAW,و ویفر لانگازیت امواج سطحی |
||
توضیحات محصول
ویفرهای لانگازیت پیزوالکتریک برای فیلترهایی که هم در امواج حجیم و هم در امواج سطحی کار می کنند

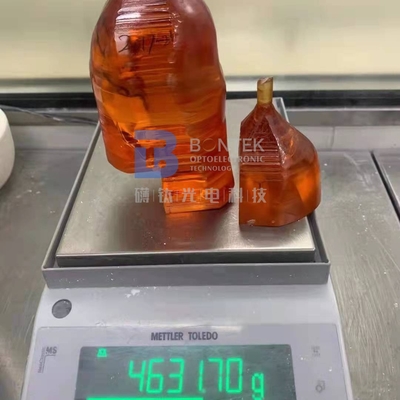

LGS Crystal یک کریستال چند منظوره است.تعامل بین اثر الکترواپتیکی و چرخش نوری در کریستال عملکردی مورد توجه و بررسی قرار گرفته است و می توان از آن به عنوان یک کریستال الکترواپتیکی استفاده کرد.
امیدوارکننده ترین کاربرد کریستال لنگازیت، بسترهای پیزوالکتریک برای فیلترهایی است که هم در امواج حجیم (BAW) و هم در امواج سطحی (SAW) کار می کنند.خواص پیزوالکتریک پایه کریستال های مختلف که در امواج توده ای کار می کنند در جدول زیر نشان داده شده و مقایسه شده است.
|
ویفر لانگازیت، YXIs /0/140/25 |
تحمل |
|
|
زاویه برش، A1 |
138.5 درجه / 140 درجه |
± 0.1 درجه |
|
زاویه برش، A2 |
26.7 درجه / 25 درجه |
± 0.1 درجه |
|
قطر |
100 میلی متر |
± 0.25 میلی متر |
|
ضخامت |
0.50 میلی متر |
± 0.03 میلی متر |
|
تخت اولیه F1، میلی متر |
32.0 میلی متر |
± 2.50 میلی متر |
|
تخت ثانویه F2، میلی متر |
11.0 میلی متر |
± 2.00 میلی متر |
|
مقابل |
Ra پولیش شده < 1.0 نانومتر |
|
|
سمت عقب |
Lapped، 0.4 um < Ra < 0.6um |
|
|
صافی |
< 10μm |
|
|
خراش، ترک، آلودگی، سایر موارد (گودی، گودی، پوست پرتقال) |
با بازرسی بصری چنین نقصی وجود ندارد |
|
|
تراشه های لبه |
عمق شعاعی <0.5mm: |
|
|
کریستال ها |
ضریب کوپلینگ الکترومکانیکی K، %(BAW) | فاصله فرکانس Δf، % | Q-Factor Q، ×103 | ضریب فرکانس دما TFC، × 10-6/آ |
|
کوارتز SiO2 |
7.0 | 0.25 | 100 | 0.5 |
|
لانگازیت لا3GA5SiO14 |
15.8 | 0.90 | 50 | 1.6 |
|
لیتیوم تتربورات لی2ب4O7 |
24.0 | 4.00 | 10 | 6.0 |
|
لیتیوم تانتالات LiTaO3 |
47.0 | 7.00 | 2 | 4.0 |
سوالات متداول:
- س: محصولاتی که بیشتر روی آنها کار می کنید چیست؟
آ:ما به خودمان به عنوان متخصص ویفر پیزو نگاه می کنیم.ما اولین کسی هستیم که حدود 30 سال پیش با کوارتز تک کریستال در چین کار می کنیم.سپس به تدریج در زمینه LiNbO3، LiTaO3، شیشه کوارتز، LGS، CTGS و غیره قدم می گذاریم. به خصوص، اگر به دنبال تامین کننده کوارتز پیزو هستید، ما انتخاب نهایی هستیم!ما هر ساله میلیون‌ها قطعه کوارتز را برون سپاری می‌کنیم زیرا بر برش‌های AT، SC و IT با دقت زاویه‌ای برتر تسلط داریم.
- س: آیا می توانید سفارشی سازی محصول را بپذیرید؟
آ:بله حتما.ما می توانیم بنا به درخواست شما بسازیم.علاوه بر این، ما آنقدر با ویفرهای پیزو باتجربه هستیم که اگر 100% از انتخاب خود مطمئن نیستید، می توانیم پیشنهادات مربوطه را به شما ارائه دهیم.علاوه بر این، ما چند ویفر استاندارد در انبار داریم، لطفاً با ما مشورت کنید.
- س: آیا می توانید کالا را از طریق نماینده پیک ما تحویل دهید؟
آ:بله، ما به شما پیشنهاد می کنیم با نماینده پیکی که بیشتر با آن آشنا هستید (DHL، FedEX، UPS و غیره) بروید.ما می توانیم از طریق حساب شما ارسال کنیم.و البته، ما محصولات را با خیال راحت در اندازه قابل قبول بسته بندی می کنیم تا به شما در صرفه جویی در هزینه حمل و نقل کمک کنیم.اگر به ما نیاز دارید که حمل و نقل را انجام دهیم، مشکلی هم نیست.با شرکت های پیک بین المللی هم تخفیف خوبی داریم.
- س: چگونه می توانید تضمین کنید که ما آنچه را که می خواهیم با خیال راحت به دست می آوریم؟
آ:محصولات ویفر شکننده و گاهی گران هستند.آخرین چیزی که به عنوان سازنده می خواهیم ببینیم این است که محصولاتی که تولید می کنیم در طی پیک آسیب دیده اند.در نتیجه ویفرها را به اندازه کافی بسته بندی کرده و در کارتن مناسب پر از اسفنج بافر قرار می دهیم.با این حال، گاهی اوقات تصادفات اجتناب ناپذیر هستند.بنابراین، لطفا دنبال کنید"بررسی پذیرش"مراحل نشان داده شده در نقشه های زیراگر ناخواسته اتفاق افتاده باشد، اگر مراحل بررسی را دنبال کنید، یا دوباره پر می کنیم یا بازپرداخت می کنیم.
چک پذیرش
- محصول شکننده است.ما آن را به اندازه کافی بسته بندی کرده ایم و برچسب شکننده بودن آن را زده ایم.ما از طریق شرکت های سریع داخلی و بین المللی عالی تحویل می دهیم تا کیفیت حمل و نقل را تضمین کنیم.
- پس از دریافت کالا، لطفا با احتیاط رفتار کنید و بررسی کنید که آیا کارتن بیرونی در شرایط خوبی است یا خیر.کارتن بیرونی را با دقت باز کنید و بررسی کنید که آیا جعبه های بسته بندی در یک راستا هستند.قبل از اینکه آنها را بیرون بیاورید عکس بگیرید.
را
- لطفاً بسته جاروبرقی را در اتاقی تمیز باز کنید که محصولات قرار است اعمال شوند.
- اگر محصولات در حین پیک آسیب دیده یافت می شوند، لطفاً بلافاصله یک عکس یا فیلم ضبط کنید.محصولات آسیب دیده را از جعبه بسته بندی خارج نکنید!بلافاصله با ما تماس بگیرید و مشکل را به خوبی حل خواهیم کرد.
