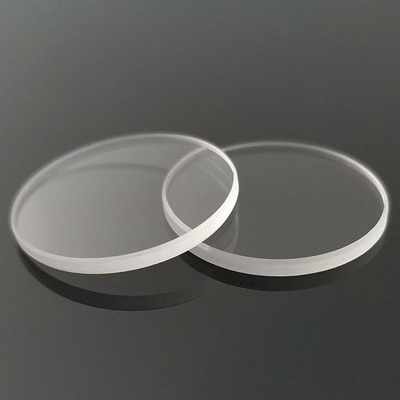

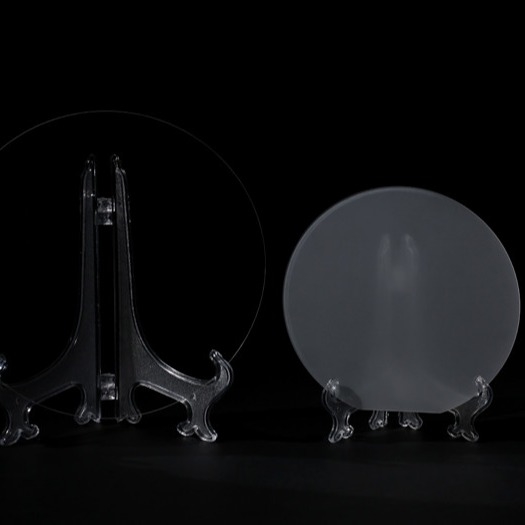

مقاومت در برابر سایش یاقوت کبود ویفر یاقوت کبود ویندوز C-axis R-axis M-axis A-axis

جهت گیری های موجود:

محور C [0001]، محور R [1-102]، محور A [11-20]، محور M [10-10]، تصادفی

پنجره های یاقوت کبود / جاهای خالی

قطر / عرض:

25.0 - 250.0 میلی متر

تحمل:

استاندارد ± 2 درجه، ویژه به ± 0.1 درجه

ضخامت:

حداقل 0.15، حداکثر 120.0 میلی متر

پرداخت سطح:

طبق استاندارد MIL-0-13830A به صورت برش خورده، آسیاب شده، صیقلی، s/d 80/50، 60/40، 40/20، 20/10، 10/5

انتهای / کیفیت لبه:

زمین خوب، 80/50

لوله های یاقوت کبود "به عنوان رشد یافته":

ابعاد

قطر داخلی تا 50 میلی متر، ضخامت دیواره 0.5 - 4.0 میلی متر، طول لوله های 300-600 میلی متر

گرایش

محور C در طول لوله

لوله های یاقوت کبود صیقلی:

قطر داخلی تا 50 میلی متر، ضخامت دیواره 0.5 - 3.0 میلی متر، طول لوله 80-350 میلی متر

شمش:

قطر/عرض 5-220 میلی متر، ضخامت/طول 25 تا 125 میلی متر

کیفیت سطح

برش الماس با کیفیت پایان/لبه

برد انتقال

0.17 تا 5.5 میکرون

ضریب شکست

1.75449 (o) 1.74663 (e) در 1.06 میکرون

از دست دادن بازتاب

در 1.06 میکرون (2 سطح) برای اشعه o - 11.7٪؛برای e-ray - 14.2٪

شاخص جذب

0.3 x 10-3 cm-1 در 2.4 میکرون

dN/dT

13.7 x 10-6 در 5.4 میکرون

dn/dm = 0

1.5 میکرون

تراکم

3.97 گرم بر سانتی متر³

نقطه ذوب

2040 درجه سانتیگراد

رسانایی گرمایی

27.21 W/(mx K) در 300 K

انبساط حرارتی

5.6 × 10 ^-6 /K (محور C موازی) و 5.0 (محور C عمود بر) × 10 ^-6 / ک

سختی

Knoop 2000 کیلوگرم بر میلی متر ² دارای تورفتگی 2000 گرمی

ظرفیت حرارتی خاص

419 J/(kg x K)

ثابت دی الکتریک

11.5 (محور C موازی) 9.4 (محور C عمود بر) در 1 مگاهرتز

مدول یانگ (E)

335 گیگا پاسکال

مدول برشی (G)

148.1 گیگا پاسکال

مدول حجمی (K)

240 گیگا پاسکال

ضرایب الاستیک

سی₁₁=496 C₁₂= 164 درجه سانتیگراد₁₃=115
سی₃₃=498 C₄₄=148

حد الاستیک ظاهری

275 مگاپاسکال (40000 psi)

نسبت پواسون

0.25
