ویفر کوارتز تک کریستال 2 اینچی بدون دانه DSL X-Cut Y-Cut برای نیمه هادی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | BonTek |
| گواهی: | ISO:9001 |
| شماره مدل: | کوارتز تک کریستال |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5 تکه |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کاست / شیشه، در یک کارتن با فوم پلی اتیلن قرار دهید. |
| زمان تحویل: | 1-4 هفته |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 100000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| مواد: | کوارتز تک کریستال | اندازه: | 2 اینچ، 3 اینچ، 4 اینچ، 6 اینچ، 8 اینچ یا در صورت لزوم |
|---|---|---|---|
| زاویه برش: | X، Y، Z، AT، BT، ST، BT، SC و غیره | ضخامت: | 0.08 میلی متر - 10 میلی متر |
| سطح: | پولیش دو طرفه، پولیش یک طرفه، لپ، اچ | کاربرد: | کنترل فرکانس / انتخاب فرکانس / QMEMS |
| برجسته: | ویفر کوارتز تک کریستال 2 اینچی,ویفر نیمه هادی 10 میلی متری,ویفر کوارتز تک کریستال بدون دانه DSL |
||
توضیحات محصول

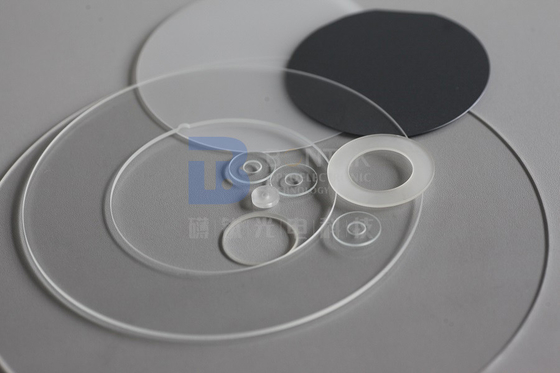

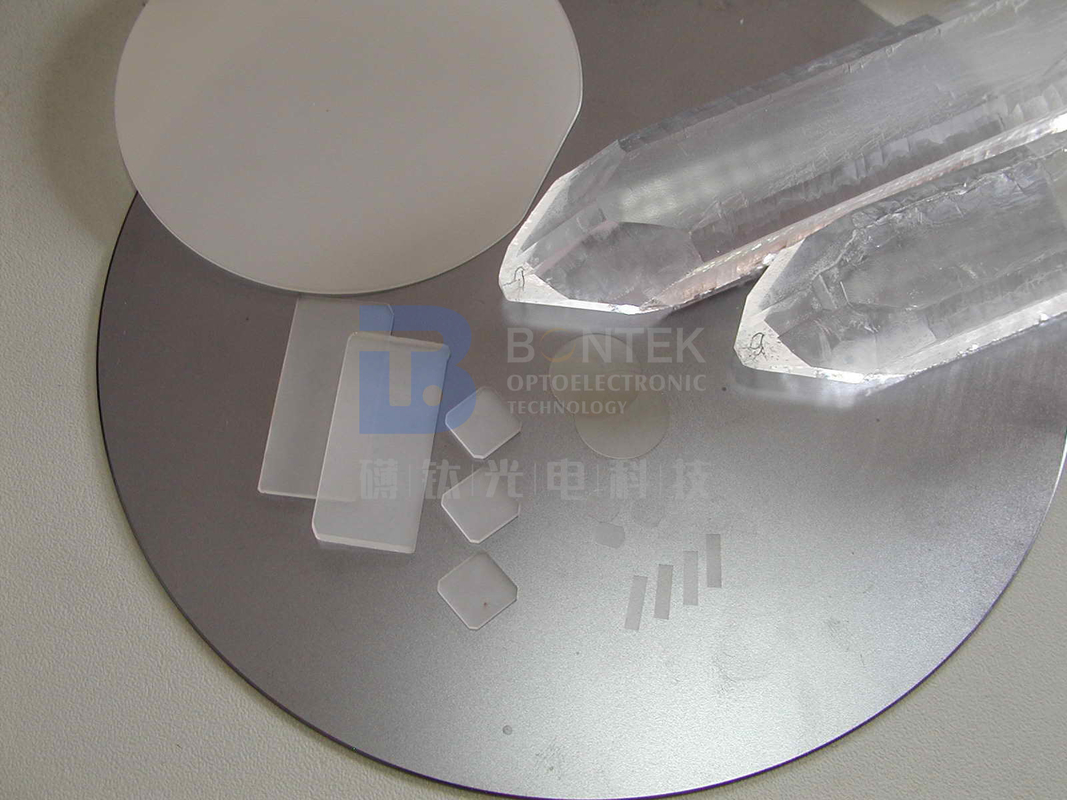

ویفرهای کوارتز تک کریستال/بلنک ها از کریستال کوارتز مصنوعی ساخته شده اند.این اثر پیزوالکتریک خوبی دارد و به طور گسترده در کنترل فرکانس زمان بندی، انتخاب فرکانس و QMEMS استفاده می شود.برنامه های کاربردی پیشرفته عبارتند از VCXO، TCXO، OCXO
مشخصات مواد
| مواد | پیزو / درجه نوری |
| Q-Value | حداقل 1.8x10^6، 2.4x10^6 تا 3.0x10^6 استانداردهای IEC |
| ECD | حداکثر 2/cm²، 10/cm²، حداکثر 30/cm²، حداکثر 100/cm²، حداکثر 300/cm²؛کوارتز جاروب شده |
| تراکم اجزاء | کلاس Ia، Ib، I، II، III |
| جارو شد | هر دو Pure Z و Y Bar در دسترس هستند، با یا بدون کوارتز Swept |
ظرفیت پردازش - خالی
| نوع برش (جهت) | X، Y، Z، AT، BT، CT، ET، DT، GT، NT، FC، SC، IT، AC، BC، ST، TS MT، NT RT، LC…، و غیره |
| تحمل زاویه (±) | زاویه تتا: ± 5 اینچ،± 10 اینچ،± 15 اینچ،±30 اینچ،±1′، ±2′، … و غیره |
| زاویه فی: ±5'، ±10'، ±15'، ±30'، …،و غیره. | |
| اندازه | گرد (3.0 میلی متر~8”)/اسربع(1.6x1.6mm~48x48mm یا بزرگتر)/SMD (1.2x2.4mm بالا) |
| تحمل اندازه (±) | ± 0.01 میلی متر، +/-0.005میلی متر، +/-0.0005 میلی متر، با توجه به اندازه |
| فرکانس / ضخامت | 1 مگاهرتز تا 54 مگاهرتز برای AT-Cut Fundamental;تا 70 مگاهرتز توسط اچینگ |
| تخت | به ازای درخواست: تخت باید عمود بر محور X در 10± درجه باشد |
| تکمیل سطح | #1000(9u)؛#2000(7u);#3000(5u);#4000(3u) (Sic);پولیش (اکسید سریم) و اچ شده Std |
| فراتون | اساسی;اورتون سوم (سوم)؛ورتون پنجم (پنجم) |
| کانتورینگ (دیوپتریک) | Plano-Convex: 0.5 دیوپتریک ~ 10 دیوپتریک Bi-Convex: 10 دیوپتریک ~ 15 دیوپتریک |
ظرفیت پردازش - ویفر
| قطر | 3 اینچ (76.2 میلی متر) | 4 اینچ (100 میلی متر) | 6 اینچ (150 میلی متر) | 8 اینچ (200 میلی متر) |
| ضخامت | حداقل 0.08 میلی متر | حداقل 0.10 میلی متر | حداقل 0.20 میلی متر | حداقل 0.35 میلی متر |
| تخت اولیه | 22 میلی متر | 32 میلی متر | 42.5 میلی متر | 57.5 میلی متر یا بریدگی |
| اسقیافت | LTV (5mmx5mm) | <1.5 میکرومتر | تی تی وی | <1.5~3 میکرومتر |
| تعظیم | -30<کمان<30 | پیچ و تاب | <40 میکرومتر | |
| نوع سطح | اسSP/ DSP | معیارهای لبه | R=0.2mm یا Bullnose | |
| طرف پولیش Ra | <0.5 نانومتر یا در هر درخواستی | معیارهای سمت عقب |
عمومی 0.2-0.5μm یا به صورت سفارشی است |
سوالات متداول:
- س: محصولاتی که بیشتر روی آنها کار می کنید چیست؟
آ:ما به خودمان به عنوان متخصص ویفر پیزو نگاه می کنیم.ما اولین کسی هستیم که حدود 30 سال پیش با کوارتز تک کریستال در چین کار می کنیم.سپس به تدریج در زمینه LiNbO3، LiTaO3، شیشه کوارتز، LGS، CTGS و غیره قدم می گذاریم. به خصوص، اگر به دنبال تامین کننده کوارتز پیزو هستید، ما انتخاب نهایی هستیم!ما هر ساله میلیون‌ها قطعه کوارتز را برون سپاری می‌کنیم زیرا بر برش‌های AT، SC و IT با دقت زاویه‌ای برتر تسلط داریم.
- س: آیا می توانید سفارشی سازی محصول را بپذیرید؟
آ:بله حتما.ما می توانیم بنا به درخواست شما بسازیم.علاوه بر این، ما آنقدر با ویفرهای پیزو باتجربه هستیم که اگر 100% از انتخاب خود مطمئن نیستید، می توانیم پیشنهادات مربوطه را به شما ارائه دهیم.علاوه بر این، ما چند ویفر استاندارد در انبار داریم، لطفاً با ما مشورت کنید.
- س: آیا می توانید کالا را از طریق نماینده پیک ما تحویل دهید؟
آ:بله، ما به شما پیشنهاد می کنیم با نماینده پیکی که بیشتر با آن آشنا هستید (DHL، FedEX، UPS و غیره) بروید.ما می توانیم از طریق حساب شما ارسال کنیم.و البته، ما محصولات را با خیال راحت در اندازه قابل قبول بسته بندی می کنیم تا به شما در صرفه جویی در هزینه حمل و نقل کمک کنیم.اگر به ما نیاز دارید که حمل و نقل را انجام دهیم، مشکلی هم نیست.با شرکت های پیک بین المللی هم تخفیف خوبی داریم.
- س: چگونه می توانید تضمین کنید که ما آنچه را که می خواهیم با خیال راحت به دست می آوریم؟
آ:محصولات ویفر شکننده و گاهی گران هستند.آخرین چیزی که به عنوان سازنده می خواهیم ببینیم این است که محصولاتی که تولید می کنیم در طی پیک آسیب دیده اند.در نتیجه ویفرها را به اندازه کافی بسته بندی کرده و در کارتن مناسب پر از اسفنج بافر قرار می دهیم.با این حال، گاهی اوقات تصادفات اجتناب ناپذیر هستند.بنابراین، لطفا دنبال کنید"بررسی پذیرش"مراحل نشان داده شده در نقشه های زیراگر ناخواسته اتفاق افتاده باشد، اگر مراحل بررسی را دنبال کنید، یا دوباره پر می کنیم یا بازپرداخت می کنیم.
- س: آیا می توانیم از کارخانه شما بازدید کنیم؟
آ:مطمئن.بازرسی کارخانه برای خرید مقادیر زیاد و همکاری طولانی مدت مهم است.بحث چهره به چهره چیزی است که ما بیشتر به آن اطمینان داریم.در طول سال های گذشته، نام های بزرگ در سراسر جهان شاهد پیشرفت ما در ساخت کارخانه بوده اند.این روزها به دلیل همه‌گیری کووید-19، تجربه ویدئو کنفرانس با خریداران جهانی را نیز داشتیم.
چک پذیرش
1. محصول شکننده است.ما آن را به اندازه کافی بسته بندی کرده ایم و برچسب شکننده بودن آن را زده ایم.ما از طریق شرکت های سریع داخلی و بین المللی عالی تحویل می دهیم تا کیفیت حمل و نقل را تضمین کنیم.
2. پس از دریافت کالا، لطفا با احتیاط رفتار کنید و بررسی کنید که آیا کارتن بیرونی در شرایط خوبی است یا خیر.کارتن بیرونی را با دقت باز کنید و بررسی کنید که آیا جعبه های بسته بندی در یک راستا هستند.قبل از اینکه آنها را بیرون بیاورید عکس بگیرید.
3. لطفاً بسته جاروبرقی را در یک اتاق تمیز باز کنید زمانی که محصولات قرار است اعمال شوند.
4. اگر محصولات در حین پیک آسیب دیده یافت می شوند، لطفاً بلافاصله یک عکس یا فیلم ضبط کنید.محصولات آسیب دیده را از جعبه بسته بندی خارج نکنید!بلافاصله با ما تماس بگیرید و مشکل را به خوبی حل خواهیم کرد.
