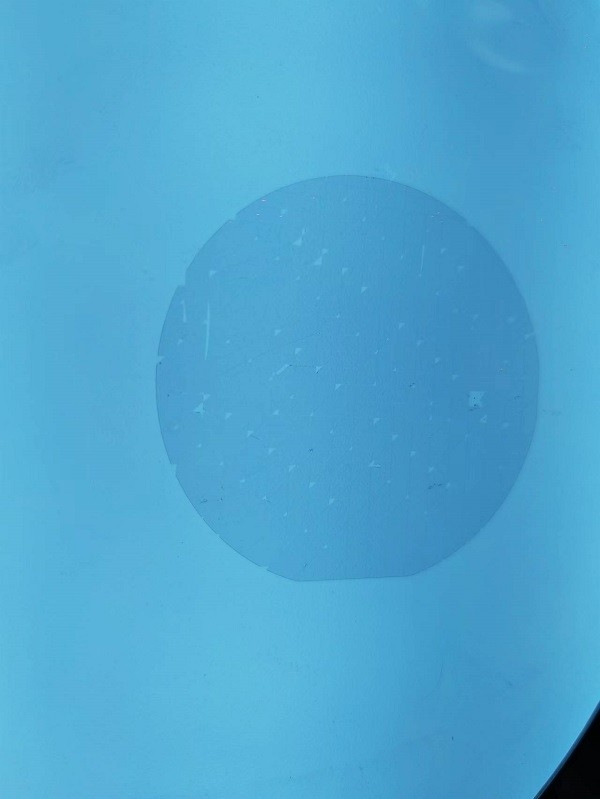

• LTV 5mmx5mm 2μm Wafer Silica Fused TTV 20μm برای صنعت نیمه هادی
LTV 5mmx5mm 2μm Wafer Silica Fused TTV 20μm برای صنعت نیمه هادی

LTV 5mmx5mm 2μm Wafer Silica Fused TTV 20μm برای صنعت نیمه هادی

جزئیات محصول:

Place of Origin: China
نام تجاری: CSIMC
گواهی: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

پرداخت:

Minimum Order Quantity: 5 pcs
قیمت: قابل مذاکره
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
بهترین قیمت مخاطب

اطلاعات تکمیلی

نام محصول: ویفر شیشه ای و کوارتز JGS1 JGS2 JGS3 برای پایداری شیمیایی با شفافیت نوری برتر طرف پولیش Ra: <1.0nm یا خاص در هر درخواست شده
PLTV (<0.5um): ≥95٪ (5mm*5mm) انتقال: ماوراء بنفش و مرئی
تعظیم: ±20μm، ±25μm، ±40μm، ±40μm، ±60μm، ±60μm قطر: 50.8 میلی متر، 76.2 میلی متر، 100 میلی متر، 150 میلی متر، 200 میلی متر
مواد: سیلیس ذوب شده UV، کوارتز ذوب شده (JGS1، JGS2، JGS3) سطح: DSP، SSP، DSL
برجسته کردن:

وافرهای سیلیکا ذوب شده 2um,5x5 میلی متر سیلیکوی ذوب شده,سیلیکوی فیوز شده برای صنعت نیمه هادی

,

5x5mm Fused Silica Wafer

,

Semiconductor Industry Fused Silica Wafer

توضیحات محصول

توضیحات محصول:



ویژگی ها:

  • نام محصول: JGS1 JGS2 JGS3 شیشه و کوارتز برای شفافیت نوری عالی و ثبات شیمیایی
  • مواد: سیلیکون ذوب شده UV، کوارتز ذوب شده (JGS1, JGS2, JGS3)
  • گردآوری لبه: مطابق با استاندارد SEMI M1.2/به IEC62276 مراجعه کنید
  • قطر: 50.8mm،76.۲ میلیمتر، ۱۰۰ میلیمتر، ۱۵۰ میلیمتر، ۲۰۰ میلیمتر
  • Warp: <30μm، <40μm، <50μm، <50μm، <60μm، <60μm

پنل سیلیکونی شیشه ای ما، که به عنوان پنل دی اکسید سیلیکون یا پنل کوارتز نیز شناخته می شود، یک محصول با کیفیت بالا است که دارای وضوح نوری و ثبات شیمیایی برتر است.ساخته شده از سیلیکوی فیوز شده UV و کوارتز فیوز شده (JGS1)، JGS2، JGS3) ، این وافر مطابق با استاندارد SEMI M1.2 برای گرد شدن لبه است و در قطر 50.8mm تا 200mm در دسترس است.این وافر یک انتخاب قابل اعتماد برای انواع برنامه های کاربردی است.



پارامترهای فنی:

دسته بندی محصول سیلیکون ذوب شده
LTV (5mmx5mm) <2μm
انتقال ماوراء بنفش و قابل مشاهده
مسکونی اصلی 22 میلی متر، 32.5 میلی متر، 42.5 میلی متر، 57.5 میلی متر/شکل، شکل، شکل
PLTV ((<0.5um) ≥95% ((5mm*5mm)
ضخامت 350mm، 500mm، 1000mm
گرد کردن لبه مطابق با استاندارد SEMI M1.2/به IEC62276 مراجعه کنید
نوع سیلیکون ذوب شده، کوارتز ذوب شده
مواد سیلیکون ذوب شده تحت شعاع های UV، کوارتز ذوب شده (JGS1, JGS2, JGS3)
سطح DSP، SSP، DSL

این جدول پارامترهای فنی برای Wafer SiO2، Wafer سیلیکا شیشه ای، Wafer Quartz ذوب شده است.



کاربردها:

وافره سیلیکون ذوب شده ما دارای PLTV (<0.5um) ≥95٪ (5mm * 5mm) و یک طرف پولیش شده Ra کمتر از 1.0nm است ، یا به صورت خاص در مورد درخواست. گزینه های سطح موجود DSP (پولیش دو طرفه) ،SSP (یک طرفی پولیش)، و DSL (دوباره دو طرفه).

وافرهاي سيليکا ذوب شده ما براي کاربردهاي مختلف نيمه هدايت کننده و MEMS مناسب است.سلول های خورشیدی، و سیستم های میکرو الکترومکانیکی. وافرهای سیلیکون ذوب شده ما همچنین دارای خواص نوری عالی هستند که آن را برای استفاده در فیبر نوری و لنز مناسب می کند.

وافرهاي سيليکا ذوب شده ما در بسته بندي كاسيت و بطري و با خلاء مهر و موم شده براي تامين كيفيت محصولنیازهای محصول شما همیشه به موقع برآورده می شودزمان تحویل بسته به محل شما بین 1 تا 4 هفته است.

برای تمام نیازهای کاربردی نیمه هادی و MEMS خود، Wafer سیلیکونی ذوب شده BonTek را انتخاب کنید. برای سفارش خود امروز با ما تماس بگیرید.



پشتیبانی و خدمات:

  • پشتیبانی از نصب محصول
  • عیب یابی و تعمیر محصولات
  • گزینه های سفارشی سازی
  • پشتیبانی فنی در محل
  • آموزش و آموزش محصولات
  • تضمین و پشتیبانی پس از ضمانت


بسته بندی و حمل:

بسته بندی محصول:

محصول سیلیکون ذوب شده در یک کیس پلاستیکی محافظ بسته بندی خواهد شد تا اطمینان حاصل شود که به مقصد خود بی نقص می رسد.مورد خواهد شد مهر و موم شده برای جلوگیری از هر گونه گرد و غبار و یا باقی مانده از ورود و آسیب زدن به وافر.

حمل و نقل:

محصول سیلیکون ذوب شده از طریق یک سرویس حمل و نقل امن و قابل اعتماد ارسال خواهد شد. بسته با اطلاعات لازم برچسب گذاری خواهد شد.از جمله آدرس و اطلاعات تماس دریافت کنندهبسته با دقت کنترل خواهد شد تا اطمینان حاصل شود که در همان شرایطی که ارسال شده است به مقصد می رسد.



سوالات متداول:

A: نام تجاری آن BonTek است.

سوال: شماره های مدل موجود برای Wafer Fused Silica چیست؟

ج: شماره های مدل موجود سیلیکون ذوب شده و کوارتز ذوب شده هستند.

س: سیلیکون ذوب شده چه گواهیاتی دارد؟

A: سیلیکون ذوب شده دارای گواهینامه های ISO: 9001 و ISO: 14001 است.

سوال: محل منشأ سیلیکا فوزد چیست؟

ج: محل منشأ سیلیکوی ذوب شده چین است.

سوال: حداقل مقدار سفارش برای سیلیکون فیوز شده چیست؟

ج: حداقل مقدار سفارش برای سیلیکون فیوز شده 5 عدد است.

سوال: قیمت سیلیکون فیوز شده چیست؟ آیا قابل مذاکره است؟

A: قیمت Wafer Silica Fused قابل مذاکره است. لطفا برای اطلاعات بیشتر با ما تماس بگیرید.

سوال: شرایط پرداخت برای سیلیکون ذوب شده چیست؟

ج: شرايط پرداخت برای وفر سيليکا ذوب شده T/T است.

سوال: ظرفیت عرضه برای سیلیکوی فوزد چیست؟

ج: ظرفیت عرضه برای سیلیکوی فوزد 20000 عدد در ماه است.

سوال: زمان تحویل برای Wafer Fused Silica چقدر است؟

پاسخ: زمان تحویل برای سیلیکون ذوب شده 1-4 هفته است.

سوال: جزئیات بسته بندی برای Wafer Fused Silica چیست؟

ج: جزئیات بسته بندی برای Wafer Fused Silica بسته بندی کاسه / شیشه ای است، خلاء مهر و موم شده است.
