• سلفی سیلیکا ذوب شده سطح SSP برای فرآیند تولید MEMS
سلفی سیلیکا ذوب شده سطح SSP برای فرآیند تولید MEMS

سلفی سیلیکا ذوب شده سطح SSP برای فرآیند تولید MEMS

جزئیات محصول:

Place of Origin: China
نام تجاری: BonTek
گواهی: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

پرداخت:

Minimum Order Quantity: 5 pcs
قیمت: قابل مذاکره
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
بهترین قیمت مخاطب

اطلاعات تکمیلی

Transmission: Ultraviolet And Visible Edge Rounding: Compliant with SEMI M1.2 Standard/refer to IEC62276
TTV: <8µm, <10µm, <15µm, <20µm, <30µm, <30µm Warp: <30µm, <40µm, <50µm, <50µm, <60µm, <60µm
Material: UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) Surface: DSP, SSP, DSL
PLTV(<0.5um): ≥95%(5mm*5mm) Type: Fused Silica, Fused Quartz
برجسته کردن:

فرآیند تولید سیلیکویف MEMS,سیلیکون فولادی از سطح SSP,فرآیند تولید MEMS سیلیکوی ذوب شده

,

SSP Surface Fused Silica Wafer

,

MEMS Manufacturing Process Fused Silica Wafer

توضیحات محصول

توضیحات محصول:

سیلیکون ذوب شده ما تا سطح خشکی کمتر از ۱.۰ نانومتر رقیق می شود یا می تواند برای برآورده کردن نیازهای دقیق شما مشخص شود.این سطح دقت عملکرد مطلوب را در برنامه های نیمه هادی و MEMS شما تضمین می کندعلاوه بر این، وفر ما الزامات گرد شدن لبه استاندارد SEMI M1.2 و همچنین مشخصات IEC62276 را برآورده می کند.

ما درک می کنیم که انحراف می تواند یک نگرانی در بسیاری از برنامه های کاربردی است، که به همین دلیل ما ارائه طیف وسیعی از گزینه ها برای متناسب با نیازهای خود را.کمتر از 40μm، کمتر از 50μm، کمتر از 60μm، و کمتر از 70μm. این اجازه می دهد تا شما را به انتخاب سطح انحرافی است که مناسب ترین برای برنامه خود را.

برای اطمینان بیشتر از کیفیت سیلیکون ذوب شده ما، ما همچنین TTV (تغییر کل ضخامت) را اندازه گیری می کنیم تا اطمینان حاصل شود که مشخصات شما را برآورده می کند.وفر ما با سطوح TTV کمتر از 8μm در دسترس است، کمتر از 10μm، کمتر از 15μm، کمتر از 20μm، کمتر از 30μm و کمتر از 40μm.

به طور کلی، سیلیکون ذوب شده ما یک انتخاب عالی برای برنامه های نیمه هادی و MEMS شما است. خواص گرمایی و مکانیکی استثنایی آن،در ترکیب با پولیش دقیق و گرد کردن لبهانتخاب کنید از طیف وسیعی از گزینه های انحراف و TTV برای اطمینان از اینکه وافر ما مشخصات دقیق شما را برآورده می کند.


ویژگی ها:

  • نام محصول: سیلیکون ذوب شده
  • Warp: <30μm، <40μm، <50μm، <50μm، <60μm، <60μm
  • دسته بندی محصول: سیلیکون ذوب شده
  • ماده:
    • سیلیکون فیوز شده UV
    • کوارتز ذوب شده (JGS1, JGS2, JGS3)
  • برند: JGS1 JGS2 JGS3
  • نوع:
    • سیلیکون ذوب
    • کوارتز ذوب شده

کلمات کلیدی: کریستالین سیلیکا وفر، سیلیکا وفر شیشه ای، وفر کوارتز ذوب شده


پارامترهای فنی:

ویژگی گزینه ها
مسکونی اصلی 22 میلی متر، 32.5 میلی متر، 42.5 میلی متر، 57.5 میلی متر/شکل، شکل، شکل
TTV <8μm، <10μm، <15μm، <20μm، <30μm، <30μm
مواد سیلیکون ذوب شده تحت شعاع های UV، کوارتز ذوب شده (JGS1, JGS2, JGS3)
گرد کردن لبه مطابق با استاندارد SEMI M1.2/به IEC62276 مراجعه کنید
ضخامت 350mm، 500mm، 1000mm
انتقال ماوراء بنفش و قابل مشاهده
PLTV ((<0.5um) ≥95% ((5mm*5mm)
خم شو ±20μm، ±25μm، ±40μm، ±40μm، ±60μm، ±60μm
قطر 50.8mm،76.۲ میلیمتر، ۱۰۰ میلیمتر، ۱۵۰ میلیمتر، ۲۰۰ میلیمتر
طرف پولیش شده Ra <1.0nm یا مشخص در هر درخواست

این جدول پارامترهای فنی برای محصول سیلیکوی شیشه ای را نشان می دهد. نام های رایج دیگر این محصول شامل سیلیکوی کریستال و سیلیکوی آمورف است.


کاربردها:

سیلیکون فیوز شده دارای مدل های مختلفی از جمله JGS1 ، JGS2 و JGS3 است و برای چندین مورد و سناریوی کاربرد محصول مناسب است ، مانند:

  • محصولات نوری:سیلیکون فیوز شده برای شفافیت نوری عالی مناسب است و برای محصولات نوری مانند لنز، آینه ها و پریزم مناسب است.
  • صنعت نیمه هادی:ویژگی های TTV و Bow وافر آن را به یک محصول ایده آل برای صنعت نیمه هادی تبدیل می کند، جایی که دقت و یکپارچگی بسیار مهم است.
  • تحقیق و توسعه:وفر سیلیکا ذوب شده نیز برای اهداف تحقیق و توسعه، مانند در زمینه های فناوری نانو و علوم مواد مناسب است.

Wafer Fused Silica با گرد شدن لبه سازگار با استاندارد SEMI M1.2 / مراجعه به IEC62276 ارائه می شود ، که تجربه دستکاری صاف و ایمن را تضمین می کند.در حالی که قوس از ±20μm تا ±60μm است، بسته به مدل انتخاب شده


پشتیبانی و خدمات:

محصول سیلیکون ذوب شده ما با پشتیبانی فنی و خدمات جامع برای اطمینان از عملکرد بهینه و رضایت مشتری همراه است.تیم ما از کارشناسان در دسترس برای کمک به نصب است، کار و نگهداری از محصول، و همچنین رفع هر گونه مشکلاتی که ممکن است بوجود آید.ما راه حل های سفارشی را برای پاسخگویی به الزامات خاص مشتری ارائه می دهیم و آموزش را برای اطمینان از استفاده مناسب از محصول ارائه می دهیمتعهد ما به کیفیت فراتر از فروش اولیه است، زیرا ما پشتیبانی مداوم را برای رسیدگی به هر گونه سوال یا نگرانی که ممکن است در طول عمر محصول ایجاد شود، ارائه می دهیم.


بسته بندی و حمل:

بسته بندی محصول:

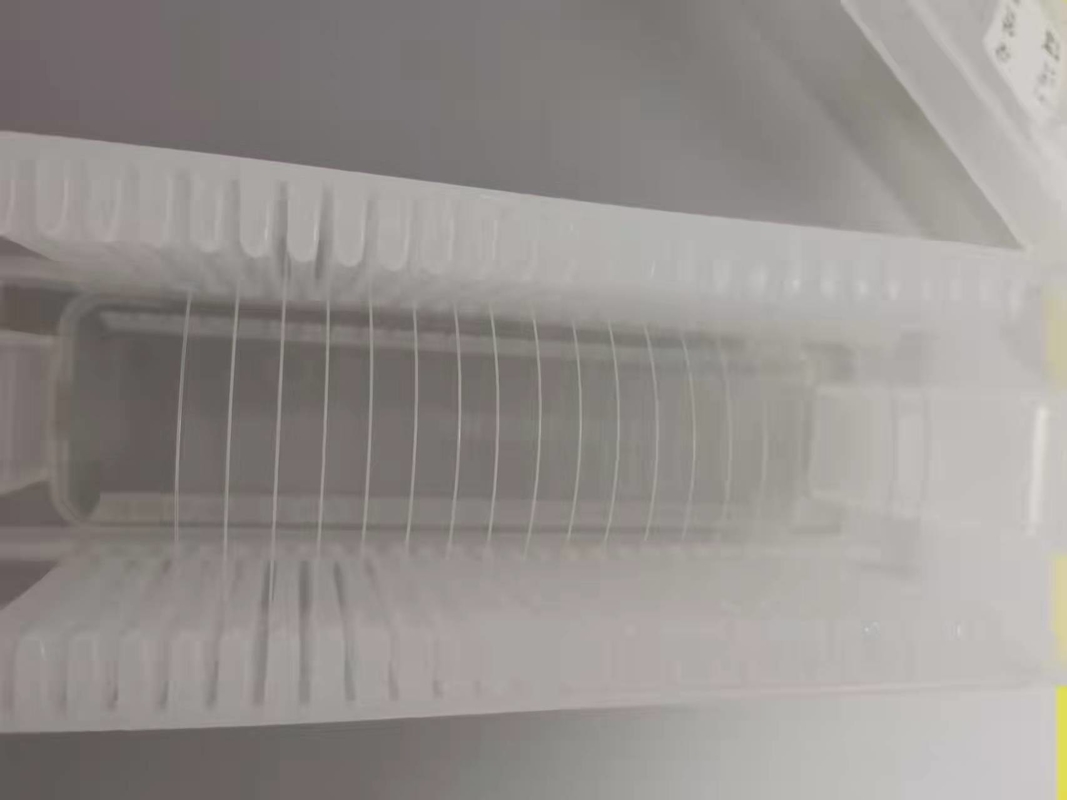

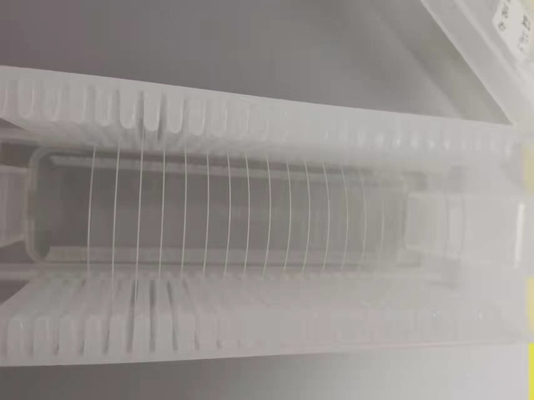

محصول سیلیکون ذوب شده به طور ایمن در یک محیط اتاق تمیز بسته بندی می شود تا از هرگونه آلودگی جلوگیری شود.وافرها در یک حامل وافری با ورودی های محافظ فوم قرار می گیرند تا از هرگونه آسیب در طول حمل و نقل جلوگیری شود.

حمل و نقل:

محصول سیلیکون ذوب شده از طریق یک سرویس حمل و نقل قابل اعتماد ارسال می شود. بسته به عنوان شکننده علامت گذاری می شود و با دقت اداره می شود.هزینه حمل و نقل بر اساس مقصد و وزن بسته محاسبه می شود.


سوالات متداول:

سوال1: نام تجاری محصول چیست؟

A1: نام تجاری محصول BonTek است.

Q2: حداقل مقدار سفارش برای Wafer Fused Silica چیست؟

A2: حداقل مقدار سفارش برای Wafer Fused Silica 5 عدد است.

س3: محصول چه گواهینامه هایی دارد؟

A3: سیلیکون ذوب شده با ISO: 9001 و ISO گواهی شده است:14001.

سوال 4: روش بسته بندی برای Wafer Fused Silica چیست؟

A4: سیلیکون ذوب شده در بسته بندی یک کاسه یا شیشه بسته بندی شده و با خلاء مهر و موم شده است.

Q5: زمان تحویل برای Wafer Fused Silica چیست؟

A5: زمان تحویل برای Wafer Fused Silica 1 تا 4 هفته است.
