ویفر کوارتز تک کریستال 100um برای فیلتر SAW شتاب دهنده تشدید کننده پیزو نوسان ساز
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | BonTek |
| گواهی: | ISO:9001, ISO:14001 |
| شماره مدل: | ویفر پیزوالکتریک |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی کاست/ شیشه، با خلاء مهر و موم شده |
| زمان تحویل: | 1-4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 50000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نام: | ویفر پیزوالکتریک | قطر: | 3 اینچ، 4 اینچ، 6 اینچ |
|---|---|---|---|
| مواد: | آلفا کوارتز | ضخامت: | 100 میلی متر بالا |
| تخت: | 22 میلی متر، 32.5 میلی متر، 47.5 میلی متر، 57.5 میلی متر، بریدگی | پایان سطح: | پولیش دو طرفه، پولیش یک طرفه |
| استفاده کنید: | اپلیکیشن Surface Acoustic Wave | Ra: | <1nm، <0.5nm |
| برجسته کردن: | ویفر پیزوالکتریک کریستال کوارتز,ویفر کوارتز تک کریستال SAW,ویفر کوارتز تک کریستال پیزو |
||
توضیحات محصول
ویفر کوارتز تک کریستال برای فیلتر SAW شتاب دهنده تشدید کننده نوسان ساز پیزو
برش ویفر کوارتز در جهت معینی از محور مختصات کریستالی را الگوی برش ویفر کوارتز می نامند.به دلیل ناهمسانگردی کریستال کوارتز، خواص الکتریکی و حرارتی برش های کوارتز به دلیل خواص کشسانی، خواص پیزوالکتریک و خواص دمایی متفاوت است.
دو راه برای بیان نماد برش کریستال کوارتز وجود دارد، یکی نمایش نمادی است که توسط استاندارد IRE تجویز شده است، دیگری نمایش نماد سفارشی مخصوص کریستال کوارتز است.IRE (نوع برش تجویز شده توسط نماد (XYZlWt) با مجموعه ای از حروف و زاویه، گفته شده با XYZ سه حرف به منظور نشان دادن ضخامت و طول تراشه در امتداد محور محل اصلی، با t (ضخامت)، l (طول) ، W (عرض) برای نشان دادن جهت چرخش، زاویه در خلاف جهت عقربه های ساعت، علامت مثبت و منفی را در جهت عقربه های ساعت بیان کرد.
|
مواد |
کریستال کوارتز پیزوالکتریک مصنوعی |
|||
|
زاویه برش |
X / Y / Z / AT32 ° / 33 ° / 35 ° / 36 ° / BT / ST42.75 درجه و غیره یا به ازای سفارشی |
|||
|
قطر / اندازه |
3 اینچ (76.2 میلی متر) |
4 اینچ (100 میلی متر) |
6 اینچ (150 میلی متر) |
8 اینچ (200 میلی متر) |
|
Tol(±) |
<0.20 میلی متر |
|||
|
نازک ترین ضخامت |
حداقل 0.08 میلی متر |
حداقل 0.10 میلی متر |
حداقل 0.20 میلی متر |
حداقل 0.35 میلی متر |
|
تخت اولیه |
22 میلی متر |
32 میلی متر |
42.5 میلی متر |
57.5 میلی متر یا بریدگی |
|
LTV (5mmx5mm) |
<1.5 میکرومتر |
|||
|
تی تی وی |
<1.5 تا 10 میکرومتر |
|||
|
تعظیم |
± 10 ~ 50 ± میلی متر |
|||
|
پیچ و تاب |
<10~40μm |
|||
|
PLTV (<0.5um) |
≥95٪ (5mm*5mm) |
|||
|
جهت گیری تخت |
همه موجود است |
|||
|
نوع سطح |
پولیش یک طرفه / لهستانی دو طرفه / لپ |
|||
|
طرف پولیش Ra |
<0.5nm یا خاص به ازای درخواست شده |
|||
|
معیارهای سمت عقب |
عمومی 0.2-0.5μm یا به صورت سفارشی است |
|||
|
معیارهای لبه |
R=0.2mm یا Bullnose |
|||
|
دارایی مواد |
ECD |
بهتر از کلاس 4 |
||
|
شمول |
بهتر از درجه دوم |
|||
|
Q-Value |
بهتر از درجه C |
|||
|
معیارهای سطح ویفر |
ذرات ￠> 0.3 میکرومتر |
<= 30 |
||
|
خراش، بریدگی |
هیچ یک |
|||
|
کاستی |
بدون ترک لبه، خط و خش، آثار اره، لکه |
|||
|

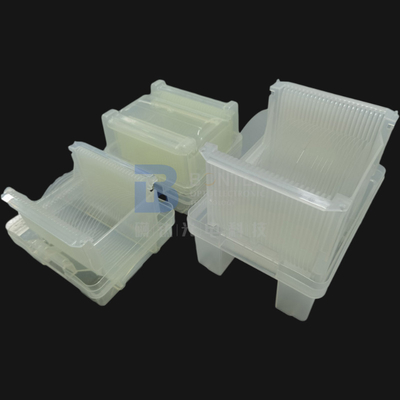

بسته بندی |
تعداد / جعبه ویفر |
25 عدد در هر جعبه، نیمه استاندارد |
||
چک پذیرش
- محصول شکننده است.ما آن را به اندازه کافی بسته بندی کرده ایم و برچسب شکننده بودن آن را زده ایم.ما از طریق شرکت های سریع داخلی و بین المللی عالی تحویل می دهیم تا کیفیت حمل و نقل را تضمین کنیم.
- پس از دریافت کالا، لطفا با احتیاط رفتار کنید و بررسی کنید که آیا کارتن بیرونی در شرایط خوبی است یا خیر.کارتن بیرونی را با دقت باز کنید و بررسی کنید که آیا جعبه های بسته بندی در یک راستا هستند.قبل از اینکه آنها را بیرون بیاورید عکس بگیرید.
را
- لطفاً بسته جاروبرقی را در یک اتاق تمیز هنگام استفاده از محصولات باز کنید.
- اگر محصولات در حین پیک آسیب دیده یافت می شوند، لطفاً بلافاصله یک عکس یا فیلم ضبط کنید.محصولات آسیب دیده را از جعبه بسته بندی خارج نکنید!بلافاصله با ما تماس بگیرید و مشکل را به خوبی حل خواهیم کرد.
