AT SC Round Cut Crystal Crystal Blanks IEEE Standard Single / Double Rotation for TCXO
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | BonTek |
| گواهی: | ISO:14001 |
| شماره مدل: | کوارتز تک کریستال |
پرداخت:
| مقدار حداقل تعداد سفارش: | 10 عدد |
|---|---|
| قیمت: | قابل مذاکره |

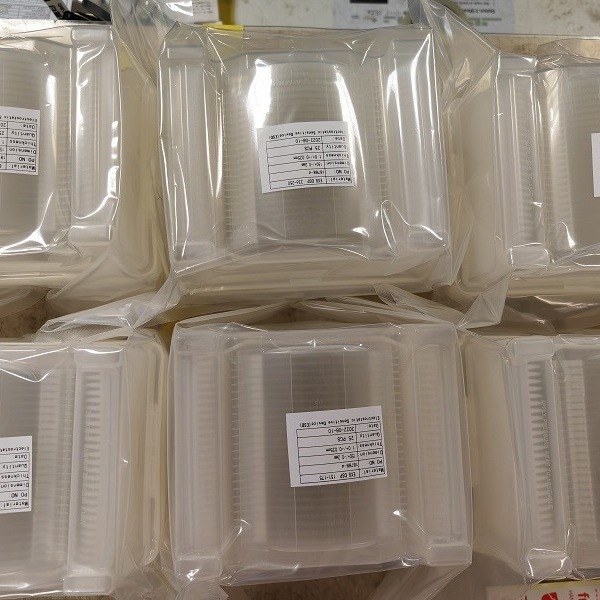

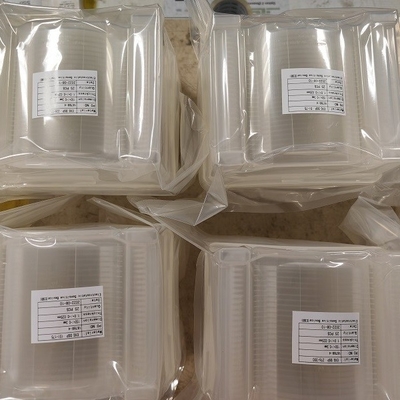

| جزئیات بسته بندی: | کاست / شیشه، در یک کارتن با فوم پلی اتیلن قرار دهید. |
| زمان تحویل: | 1-4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 200000 عدد / ماه |
|
اطلاعات تکمیلی |
|||
| تولید - محصول: | کریستال کوارتز پرورشی | ضخامت / فرکانس: | 1 مگاهرتز ~ 70 مگاهرتز، 0.2 میلی متر، 0.35 میلی متر، 0.5 میلی متر |
|---|---|---|---|
| گرایش: | ST-cut، AT-cut | قطر: | Φ3 اینچ، 4 اینچ، 6 اینچ |
| بعد، ابعاد، اندازه: | Φ8 میلی متر، 10 میلی متر، 20 × 20 میلی متر و غیره | سفارش: | Fundamental; اساسی؛ 3rd Overtone; اورتون سوم؛ 5th Overtone ورت |
| سطح: | پولیش، لپ، اچ | دیوپتریک: | Plano-Convex: 0.5 دیوپتریک 10 دیوپتریک Bi-Convex: 10 دیوپتریک 15 دیوپتریک |
| برجسته کردن: | کریستال های کوارتز برش گرد I, AT SC کریستال های کوارتز برش سفارشی, جاهای کریستال کوارتز با چرخش دوگانه,AT SC Custom Cut Quartz Crystals,Double Rotation Quartz Crystal Blanks |
||
توضیحات محصول
AT ST برش های کریستال کوارتز گرد و ویفر
مواد پیزوالکتریک زمانی که تحت فشار قرار می‌گیرند، بار الکتریکی مرتبط با جهت را نشان می‌دهند و برعکس اعمال بار الکتریکی باعث می‌شود که نیروی مرتبط جهت در داخل ماده ایجاد شود.اعمال میدان الکتریکی متناوب باعث ارتعاش مواد و متعاقبا تشدید مکانیکی می شود.فرکانس هر رزونانس مکانیکی با ابعاد فیزیکی ماده، «زاویه برش» با توجه به محور کریستالی کریستال تک کریستالی اصلی، دمای محیط و هر گونه اثر اصلاحی اجزای مکانیکی یا الکتریکی مرتبط تعیین می‌شود.
از خواص کوارتز متبلور می توان به پایداری شیمیایی و مکانیکی بالا و ضریب دمایی پایین آن اشاره کرد که در نتیجه تغییر کمی در فرکانس تشدید برای هر تغییر دمای محیط همراه با Q بسیار بالا در رزونانس ایجاد می کند.این به طور طبیعی رخ می دهد و تمام کارهای تجربی اولیه با استفاده از کوارتز متبلور طبیعی انجام شد.
|
گرایش |
AT، SC، IT،… و غیره |
|
تحمل زاویه |
زاویه تتا: ±5 اینچ، ±10 اینچ، ±15 اینچ، ±30 اینچ، ±1'، ±2'، ...، و غیره. |
|
زاویه فی: ±5'، ±10'، ±15'، ±30'، ...، و غیره. |
|
|
اندازه |
گرد (3.0mm~8")/ مربع (1.6x1.6mm~48x48mm یا بزرگتر)/ SMD (1.2x2.4mm بالا) |
|
تحمل اندازه |
± 0.01 میلی متر، +/-0.005 میلی متر، +/-0.0005 میلی متر، با توجه به اندازه |
|
فرکانس |
1 مگاهرتز تا 54 مگاهرتز برای AT-Cut Fundamental.تا 70 مگاهرتز توسط اچینگ |
|
تخت |
به ازای درخواست: تخت باید عمود بر محور X در 10± درجه باشد |
|
سطح |
#1000(9u);#2000(7u);#3000(5u);#4000 (3u) (SiC)؛پولیش (اکسید سریم) و اچ شده Std |
|
فراتون |
اساسی؛اورتون سوم (سوم)؛ورتون پنجم (پنجم) |
|
دیوپتریک |
Plano-Convex: 0.5 دیوپتریک 10 دیوپتریک Bi-Convex: 10 دیوپتریک 15 دیوپتریک |
|
مواد |
کریستال کوارتز پرورشی |
|
Q-Value |
حداقل 1.8x10^6، 2.4x10^6 تا 3.0x10^6 استانداردهای IEC |
|
ECD |
حداکثر 2 /c㎡، 10/c㎡، حداکثر 30/c㎡، حداکثر 100/c㎡، حداکثر 300/c㎡؛کوارتز جاروب شده |
|
شامل ها |
کلاس Ia، Ib، I، II، III |
|
جارو شد |
نوار Z، نوار Y، یا کوارتز جارو شده |
چک پذیرش
- محصول شکننده است.ما آن را به اندازه کافی بسته بندی کرده ایم و برچسب شکننده بودن آن را زده ایم.ما از طریق شرکت های سریع داخلی و بین المللی عالی تحویل می دهیم تا کیفیت حمل و نقل را تضمین کنیم.
- پس از دریافت کالا، لطفا با احتیاط رفتار کنید و بررسی کنید که آیا کارتن بیرونی در شرایط خوبی است یا خیر.کارتن بیرونی را با دقت باز کنید و بررسی کنید که آیا جعبه های بسته بندی در یک راستا هستند.قبل از اینکه آنها را بیرون بیاورید عکس بگیرید.
را
- لطفاً بسته جاروبرقی را در یک اتاق تمیز هنگام استفاده از محصولات باز کنید.
- اگر محصولات در حین پیک آسیب دیده یافت می شوند، لطفاً بلافاصله یک عکس یا فیلم ضبط کنید.محصولات آسیب دیده را از جعبه بسته بندی خارج نکنید!بلافاصله با ما تماس بگیرید و مشکل را به خوبی حل خواهیم کرد.
