درپوش‌های انتهایی کوارتز با روکش AT برای سنسور فشار حالت برشی ضخامت

توضیحات محصول

سنسور فشار حالت برشی ضخامت درپوش‌های انتهایی کوارتز روکش دار AT

حالت دوگانهضخامت-برش سنسور فشار در صنعت نفت و گاز استفاده می شود.هم فشار و هم دما را اندازه گیری می کند و وضوح بیشتری نسبت به طرح های قبلی ارائه می دهد.محدوده و حساسیت برای طرح‌های سنسور فشار کوارتز با ابعاد تشدیدگر و درپوش انتهایی و جهت کریستالوگرافی تعیین می‌شود.اهداف عملکردی طراحی شامل توانایی تحمل دوچرخه سواری مکرر تا فشارهای بیش از مقیاس کامل (5000 psig یا 34.474 x lo6 Pa) در حداکثر دما است.اهداف عملکرد اضافی برای سنسور عبارتند از دقت بهتر از &0.025٪ فشار در مقیاس کامل، تکرارپذیری بهتر از &0.015٪ از مقیاس کامل، و وضوح بهتر از 0.01 psi (68.95 Pa).

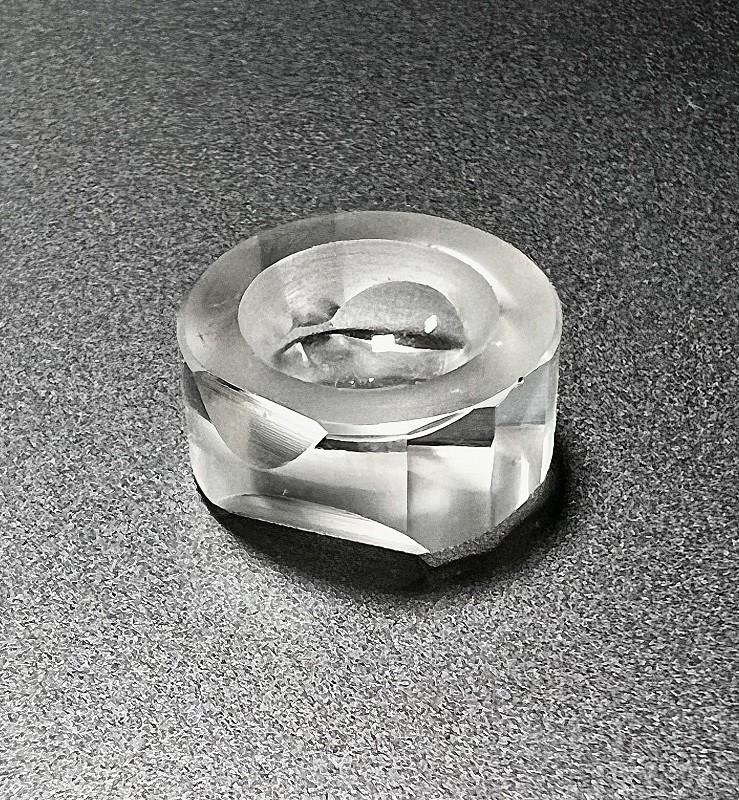

یکی از ویژگی های منحصر به فرد طراحی، یک منطقه آب بندی بزرگ برای به حداقل رساندن تنش های منتقل شده از طریق اتصال به رزوناتور است.در مجاورت صفحه آب بندی، دیواره سیلندر از مرکز سوراخ سیلندر باریک می شود و ضخامت دیواره سیلندر را کاهش می دهد و شعاع سوراخ داخلی را افزایش می دهد.طراحی درپوش انتهایی ورودی مجدد از یک دیواره سیلندر ضخیم‌تر در رابط تشدید کننده برای به حداقل رساندن تنش‌های مفصل و یک دیواره سیلندر نازک‌تر دور از اتصال برای کاهش سفتی درپوش انتهایی و افزایش حساسیت استفاده می‌کند.

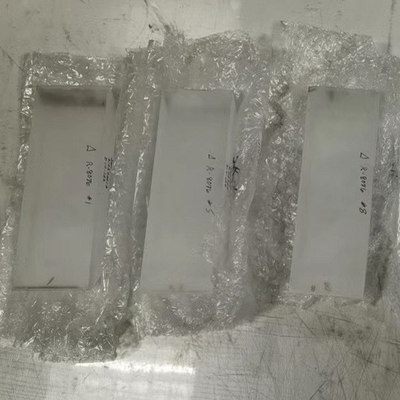

BonTek می تواند درپوش های انتهایی کوارتز و تشدید کننده کوارتز را ارائه کند، که هر دو حالت برش ضخامت AT-Cut هستند.
