حالت جدید تولید وافرهای پیزو الکتریکی برای دستگاه های MEMS و SAW قابلیت های پردازش پیشرفته برای نتایج
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | CQTGROUP |
| گواهی: | ISO:9001, ISO:14001 |
| شماره مدل: | خدمات ریخته گری تراشه |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی کاست/ شیشه، با خلاء مهر و موم شده |
| زمان تحویل: | 1 تا 4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 10000 PCS/ماه |
|
اطلاعات تکمیلی |
|||
| محصول: | خدمات ریخته گری تراشه | مواد: | Linbo₃ ، Litao₃ ، کوارتز کریستالی ، شیشه ، یاقوت کبود و غیره |
|---|---|---|---|
| خدمات: | لیتوگرافی ، اچ ، پوشش ، پیوند | لیتوگرافی: | Lithography stepper Lithograpt نزدیکی EBL |
| تجهیزات پشتیبانی: | سنگ زنی/نازک شدن/پولیش/ماشین آلات و غیره | پیوند:: | آندی ， eutectic ， چسب ， اتصال سیم |
| برجسته کردن: | قابلیت های پیشرفته پردازش وافرهای پیزو الکتریکی,وفر پیزو الکتریکی MEMS,دستگاه های SAW وافرهای پیزو الکتریکی,MEMS Piezoelectric Wafer,SAW Devices Piezoelectric Wafer |
||
توضیحات محصول

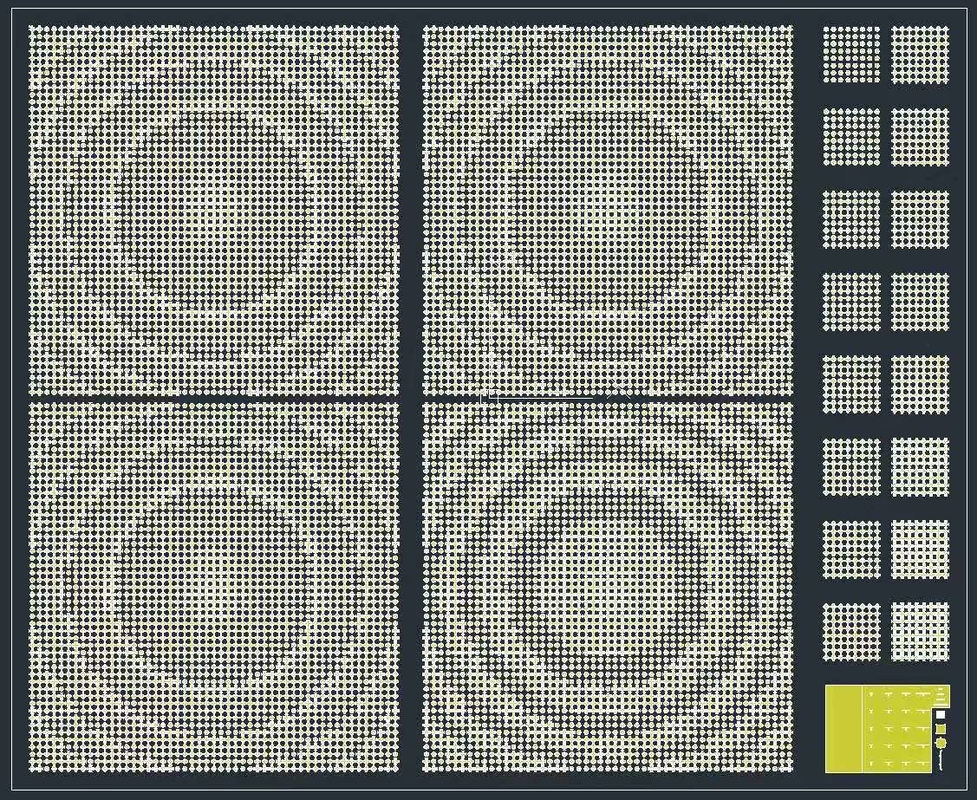

تولید وافرهای پیزو الکتریکی پیشرفته برای دستگاه های MEMS و SAW قابلیت های پردازش پیشرفته برای نتایج
ما متخصص در ارائه خدمات فوندری تراشه جامع، خدمات غذایی به مشتریانی که نیاز به پردازش و ساخت و ساز کوفه با کیفیت بالا.,ما راه حل های متناسب با نیازهای شما را ارائه می دهیم.نیوبات لیتیوم (LiNbO)₃),تانتالات لیتیوم (LiTaO)₃),کوارتز کریستال تک,شیشه فیوز سیلیکا,شیشه بوروسیلیکات (BF33),شیشه ی سوڈا-لیمو,سیلیکون وافرهوسفیر، اطمینان از انعطاف پذیری برای کاربردهای متنوع.
پورتفولیوی مواد پیشرفته وافره
تخصص ما شامل سوبسترات های استاندارد و عجیب و غریب صنعت است:
- نیوبات لیتیوم (LiNbO3، وافرهای 4"-6"
- تانتالات لیتیوم (LiTaO3، Z-cut/Y-cut)
- کوارتز تک کریستال (AT-cut/SC-cut)
- سیلیکون ذوب شده (معادل 7980 Corning)
- شیشه بوروسیلیکات (BF33/Schott Borofloat®)
- سیلیکون (100/111 جهت گیری، حداکثر 200mm)
- سفیر (C-plane/R-plane، 2" ′′ 8")
تکنولوژی های ساخت هسته ای
-
لیتوگرافی
- لیتوگرافی پرتو الکترونی (EBL، وضوح 10nm)
- لیتوگرافی مرحله ای (i-line، 365nm)
- تنظیم کننده ماسک نزدیکی (دقیقیت تنظیم 5μm)
-
حکاکی
- ICP-RIE (SiO2/Si etch rate 500nm/min)
- DRIE (نسبت ابعاد ۳۰:1، فرآیند بوش)
- سنگ زنی پرتو یون (یکسانی زاویه ای <±2°)
-
سپرده گذاری فیلم نازک
- ALD (Al2O3 / HfO2 ، < یکسانی 1nm)
- PECVD (SiNx/SiO2، کنترل شده تحت فشار)
- اسپتر کردن مغناطیس (Au/Pt/Ti، 5nm1μm)
-
پيوند وافره
- پیوند آنودیک (گلاس به سی، 400°C/1kV)
- پیوند اتکتیک (Au-Si، 363°C)
- اتصال چسب (BCB/SU-8، <5μm warpage)
پشتیبانی از زیرساخت های فرآیند
- آسیاب دقیق (TTV <2μm)
- پولیش CMP (Ra <0.5nm)
- لیزر تراشیدن (عرض برش 50μm)
- اندازه گیری سه بعدی (انترفرومتری نور سفید)
