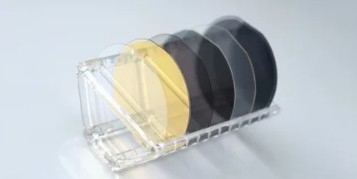

4 اینچ 6 اینچ LNOI وافرها برای ارتباطات نوری فشرده و با عملکرد بالا
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | CQT |
| گواهی: | ISO:9001, ISO:14001 |
| شماره مدل: | ویفر LNOI |
پرداخت:
| مقدار حداقل تعداد سفارش: | 10 PCS |
|---|---|
| قیمت: | $2000/pc |
| جزئیات بسته بندی: | بسته بندی کاست/ شیشه، با خلاء مهر و موم شده |
| زمان تحویل: | 1 تا 4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 50000 عدد/ماه |
|
اطلاعات تکمیلی |
|||
| محصول: | LiNbO3 در عایق | قطر: | 4 اینچ، 6 اینچ |
|---|---|---|---|
| لایه بالایی: | لیتیوم نیوبات | ضخامت بالا: | 300 تا 600 نانومتر |
| تابش: | اکسید حرارتی SiO2 | ضخامت تابش: | 2000±15nm; 2000±15 نانومتر؛ 3000±50nm; 50±3000 نانومتر؛ 4700±100nm |
| لایه پشتیبانی: | SI 、 سیلیس ذوب شده | درخواست: | موجبرهای نوری و مایکروویو |
| برجسته کردن: | 6 اینچ لوفرهای LNOI,وافرهای LNOI ارتباطات نوری با کارایی بالا,وافرهای LNOI فشرده,High Performance Optical Communication LNOI Wafers,Compact LNOI Wafers |
||
توضیحات محصول
4 اينچ 6-چشموافرهای LNOI انتخاب مناسب برای ارتباطات نوری فشرده و با عملکرد بالا
انقلابی در فن آوری فوتونیک با وافرهای LNOI با از دست دادن بسیار کم
پلت فرم نسل بعدی لیتیوم نیوبات بر روی عایق (LNOI)
عملکرد بی سابقه ای را در فوتونیک های یکپارچه با وافرهای پیشرفته LNOI ما باز کنید، که برای از دست دادن نوری بسیار کم و خشکی سطح زیر نانومتر طراحی شده اند.ترکیب فیلم های نازک LiNbO3 استیکیومتریک با لایه های دفن شده SiO2 اکسید شده گرمایی، وافرهاي ما تحویل ميدهکارایی غیرخطی >30 برابر بیشتراز کریستال های عمده معمولی، در حالی که امکان ساخت سازگار با CMOS را فراهم می کند.
مزیت های اصلی
✓ عملکرد EO پیشرفته: رسیدن به >100 GHz پهنای باند تعدیل با r33 >30 pm / V، ایده آل برای 800G / 1.6T گیرنده های منسجم.
✓ دقت آماده کوانتومی: پولینگ دوره ای سفارشی (PPLN) با خطای دامنه <5 نانومتر برای تولید فوتون پیچیده.
✓ طراحی سخت افزاری: مقاومت در برابر شدت نوری > 10 MW / cm2 (تصدیق شده توسط Telcordia GR-468)
درخواست ها
▷ 5G/6G ماژولاتورهای EO فوق کمکت
▷ مدارهای فوتونیک توپولوژیک و محاسبات نوری
▷ تبدیل کننده های فرکانس کوانتومی (C/L-band to telecom band)
▷ فتو دتکتورهای لیدار با حساسیت بالا
مشخصات فنی
• اندازه وافر: قطر 100/150 میلی متر (2 تا 6 اینچ قابل تنظیم)
• لایه LiNbO3: X-cut/Z-cut، ضخامت 300±5 nm (استانداردی)
• اکسید دفن شده: 1-3 μm SiO2، ولتاژ تجزیه > 200 V/μm
• زیربنای: مقاومت بالا Si (> 5 kΩ · cm)
| وفر LNOI | |||
| ساختار | LN / SiO2آره | LTV / PLTV | < 1.5 μm (۵️5 میلی متر2) / 95٪ |
| قطر | Φ100 ± 0.2 میلی متر | حذف لبه | 5 میلی متر |
| ضخامت | 500 ± 20 μm | خم شو | در عرض 50 μm |
| طول مسطح اصلی | 47.5 ± 2 میلی متر 57.5 ± 2 میلی متر |
برش لبه ها | 2 ± 0.5 میلی متر |
| پیچ و خم کردن وافره | نوع R | محیط زیست | "روه 2"0 |
| لایه LN بالا | |||
| متوسط ضخامت | 400/600±10 nm | یکنواختی | < 40nm @ 17 نقطه |
| شاخص شکستگی | نه > 2.2800, ne < 2.2100 @ 633 nm | جهت گیری | محور X ± 0.3° |
| درجه | نورپردازی | سطح Ra | < 0.5 نانومتر |
| نقص ها | >1mm هیچ کدام ️1 میلی متر در مجموع 300 |
جدا کردن لایه ها | هيچکدوم |
| خرگوش | >1 سانتی متر هیچ کدام ️1 سانتي متر در عرض 3 |
مسکونی اصلی | عمودی به محور +Y ± 1° |
| جداسازی SiO2لایه | |||
| متوسط ضخامت | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | یکنواختی | < ± 1٪ @ 17 امتیاز |
| روش فوق العاده | اکسید حرارتی | شاخص شکستگی | 1.45-1.47 @ 633 nm |
| زیربنای | |||
| مواد | آره | جهت گیری | <100> ± 1° |
| جهت گیری مسطح اولیه | <110> ± 1° | مقاومت | > 10 kΩ·cm |
| آلودگی پشت | هیچ لکه ای نمایان نیست | پشت | بریده |
